Diseño en solidworks " Estructura "

[chassco]

Buenas tardes gente queria mostrarles unas fotos de la estructura que dibuje en solid para ver que opinan los mas entendidos !!

Aclaro que es solo la idea y que espero poder mejorarla para evitar problemas futuros !

La idea seria : 6 zapatas echas con 4 tubing de 90 cm cada uno y en la parte superior una plancha de acero con esparragos para fijar las columnas.

Columnas y estructura general
//

La misma con estructural 100x100 quiero ver si puedo consegir por 3.2 de espesor !! en Neuquen

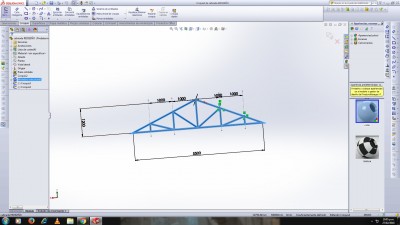

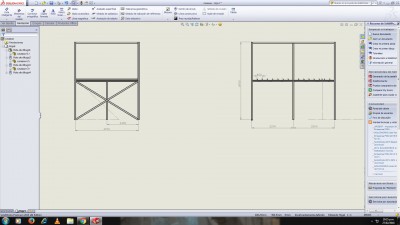

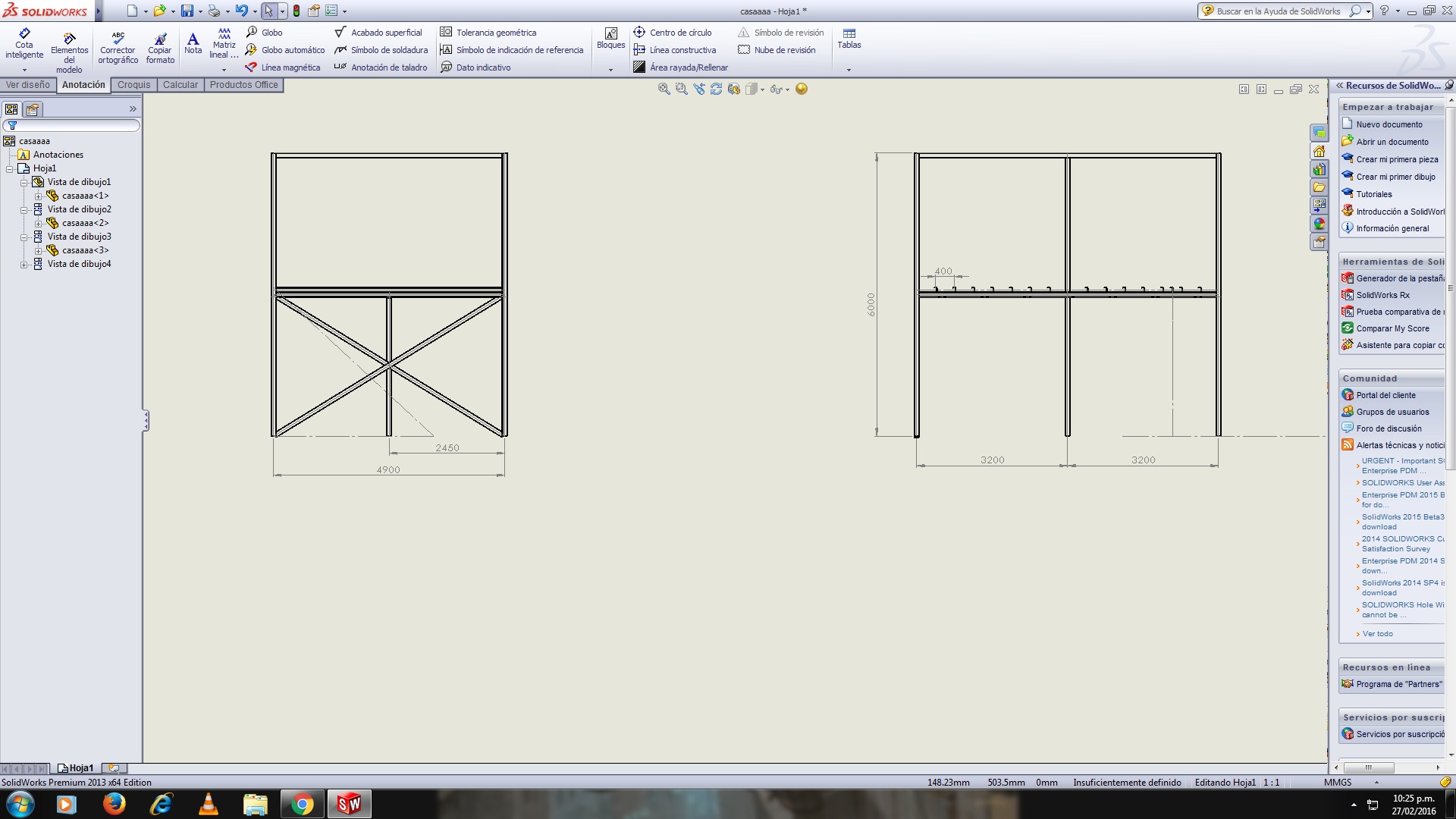

*La altura de las columnas son de 6m les dejo dibujo :

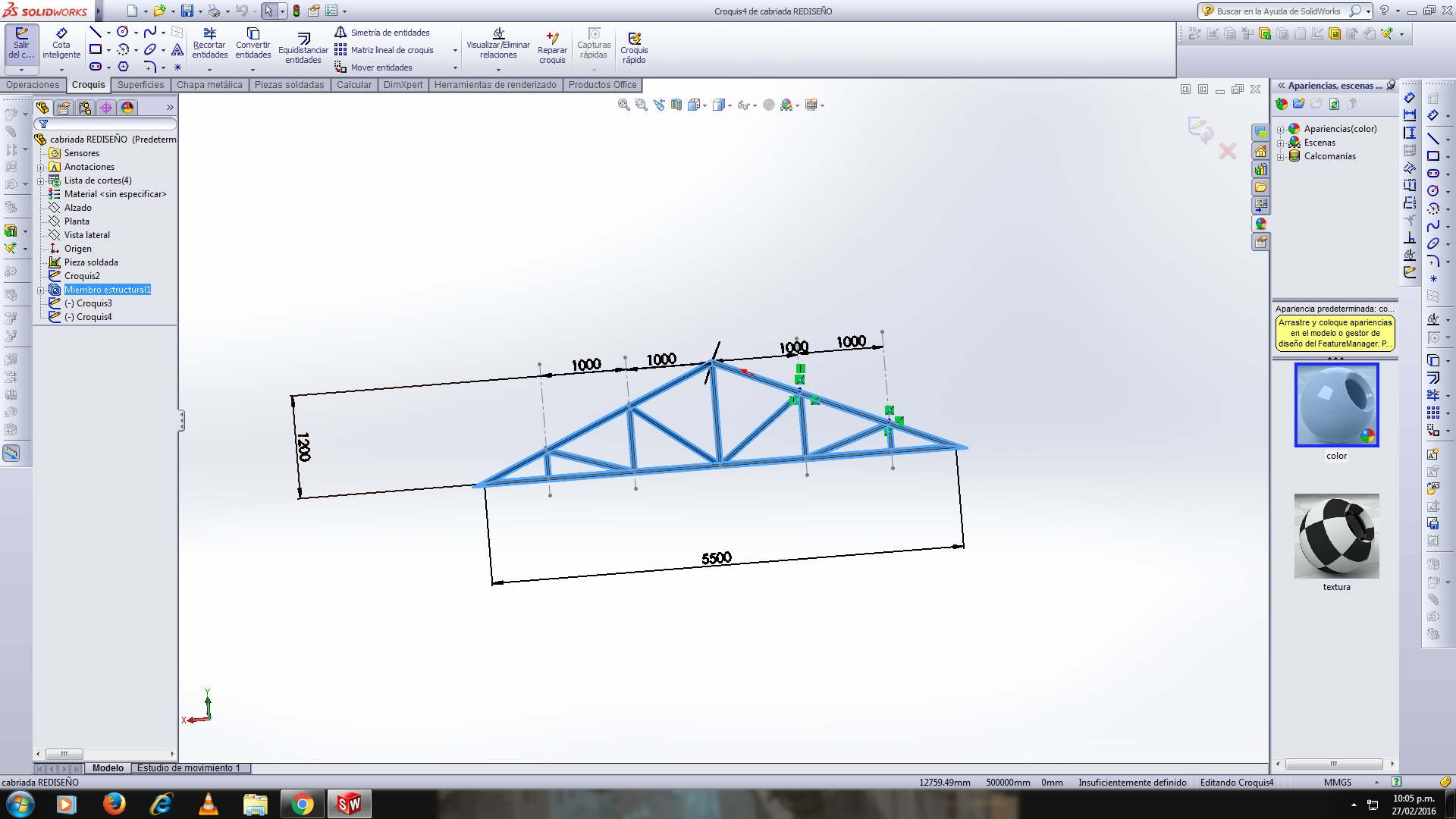

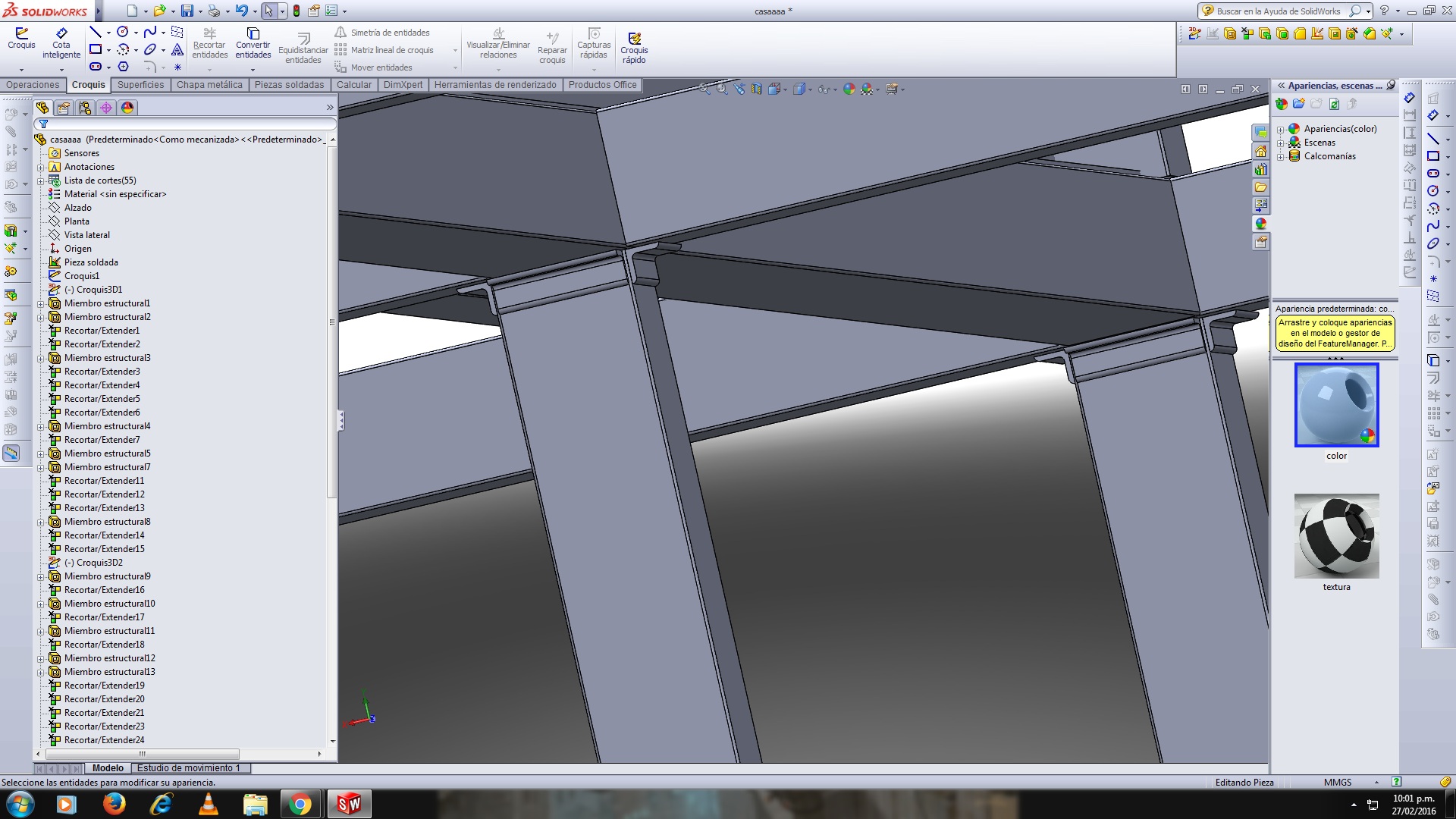

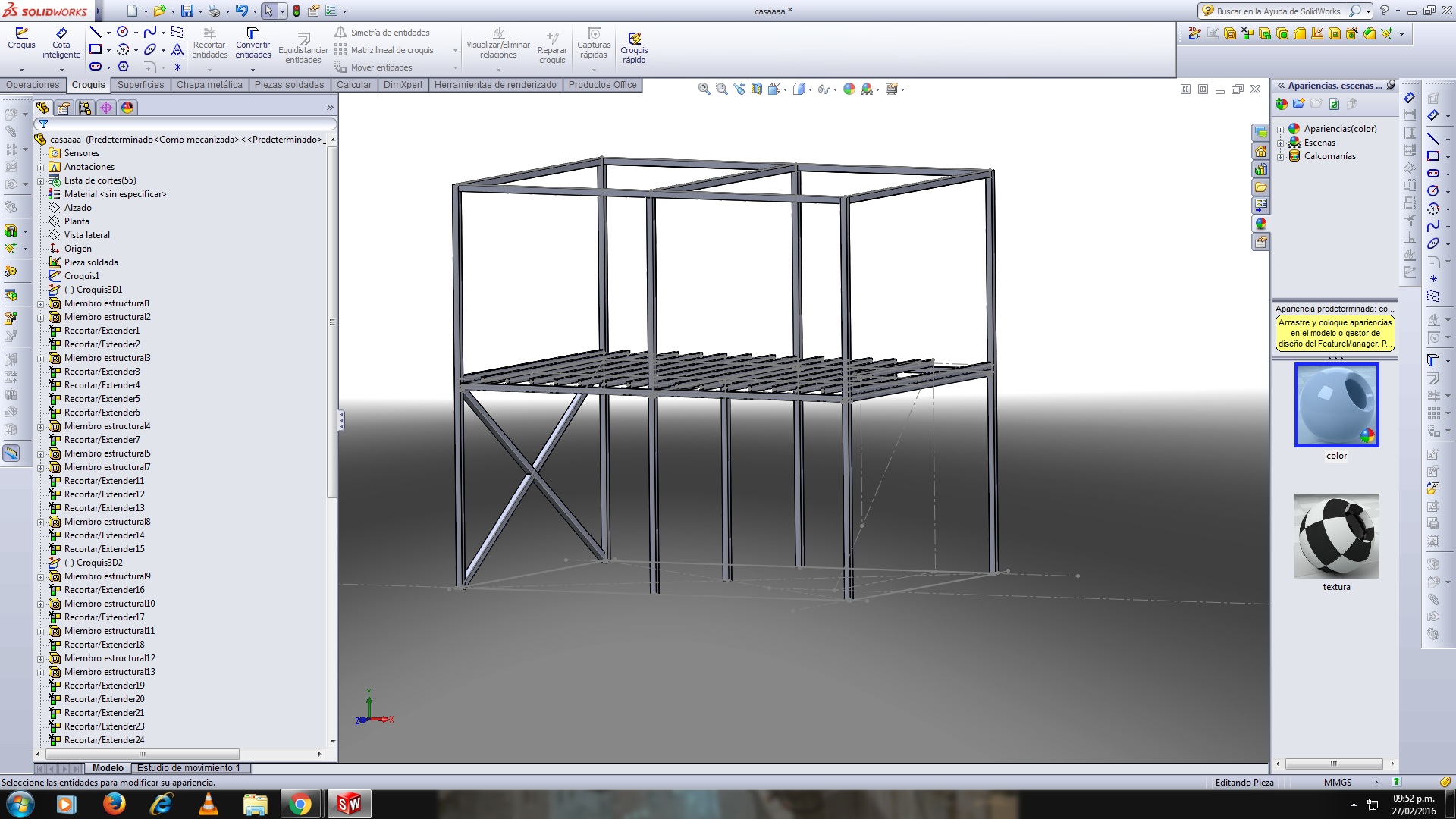

dejo fotos de la estructura general

[chassco]

dejo fotos que no cargaron

[DanielDEsposito]

Estimado Chassco, muy buenas las imagenes y el laburo con la compu,
te lo re-subi usando los botones de la parte inferior (Subir archivo- Seleccionar archivo- Agregar archivo)

Seria bueno agregarle una cruz en la pared larga tambien, al menos en uno de los cuadrantes, tanto en PB como en PA, quiza ya o tenias pensado asi, saludos!!

[MILO]

Muy bueno el laburo!! En solid... Podrías subir fotos de las zapatas hechas con tubing... No me queda claro como seria el sistema.
